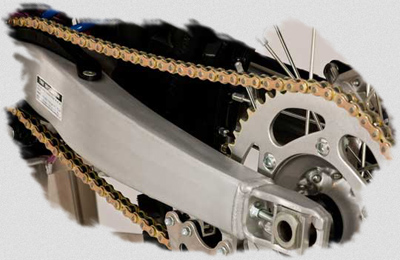

Замена цепи
Замена цепи A. U-образная обойма (скоба)
B. корпус инструмента
C. шестигранная часть корпуса
D. головка болта
E. фиксирующая площадка
F. режущий пин с пазом
Замена цепи DID

Во всех комплектах KM500R присутствует пин, необходимый для заклепки 525ZVM-X, 530ZVM-X, 525VX и 530VX цепей. Если вы используете более раннюю версию инструментов KM500 или KM5001E вам необходимо будет сменить пины на KM500R для работы с вышеуказанными моделями цепей. Пин KM500R имеет круговой паз на широкой части.

Если Ваш мотоцикл пришел с готовой одетой цепью, вам не о чем беспокоиться до следующей замены цепи. При установке используйте только ZJ замки. Снятие и установка цепи производится в строгом соответствии с инструкцией от производителя. Нарушение инструкций по установке может привести к обрыву цепи в местах заклепки замка!

Замена цепи DIDЗамена цепи D.I.D
Кованый инструмент, разработан для дилеровСоздан на станке для использования гонщиками
 Замена цепи D.I.DПеред снятием цепи поставьте мотоцикл на подкат, убедитесь что инструмент подходит для работы с моделью Вашей цепи.
 Инструкция по замене цепиУстановите скобу на цепи так, что бы углубления совпали со шляпками пинов.
 Инструкция по замене цепи DIDДля выдавливания пина цепи поставьте режущий пин толстой частью в корпус поворачиваемой части инструмента, сопоставьте режущий пин с нужным пином на цепи.
 Мануал по замене цепиИспользуйте ключ на 27мм для удержания инструмента заклепки цепи. Поворотный болт инструмента заклепки цепей имеет размер 19мм, для работы с ним удобнее использовать головку и трещотку, причем трещотку стоит держать относительно накидного, держащего корпус, под 30 градусов, как показано на изображении
 Manual по замене цепиПроворачивайте трещотку с головкой на 19 по часовой стрелке. Тем самым вы выдавите один из пинов цепи.
 Замена цепи DIDПосле выдавливания пина уберите инструмент и разъедините цепь.
 Как поменять цепьПоложите новую цепь к старой для сравнения количества звеньев. Соедините старую и новую цепь для того что бы одеть новую цепь на звезды. Включите нейтральную передачу и медленно тащите вниз за ту часть цепи, которая выходит под ведущей звездой. Тяните пока оба конца новой цепи не будут находиться посередине между звездами, только после этого отцепите старую цепь от новой и отложите её с выдавленным пином в сторону.
 Цепь DIDПеред установкой замка проверьте наличие смазки на его пинах! В случае отсутствия смазки нанесите её. Замки X-Ring и O-Ring должны быть смазаны как со стороны пинов так и со стороны площадок.
 Инструмент для замены цепейС внутренней стороны вставьте замок, держащий оба конца цепи вместе, вставьте сальники и закройте замок площадкой. Придавите площадку пальцами для того, что бы она не соскочила при установке инструмента заклепки цепи.
 Инструмент для замены цепей DIDРазместите U-образную часть заклепщика на цепи и аккуратно переместите его к замку. Совместите впадинки на скобе с головками пинов на задней части замка. Опресовывающая пластина должна находиться с внешней стороны цепи. Режущий и заклепывающий пин необходимо перевернуть перед прессовкой замка. Соедините скобу и инструмент так, что бы болт уперся в углубление опресовывающей площадки. Поперемещайте пластину с инструментом вдоль скобы пока углубления на пластине не совпадут с пинами замка.
 Замена цепиЗакрепите корпус инструмента ключом на 27 и поворачивайте болт трещеткой с головкой на 19 по часовой стрелке до тех пор пока пины не упрутся в углубление площадки.
 Инструмент по замене цепиПосле опрессовки снимите инструмент. Для ZJ типов замков необходимо расклепать верхушки пинов, для FJ типов замков необходимо одеть крышку замка.
 Опрессовка цепей D.I.DРазместите скобу за цепью так, что бы совпали углубления на скобе с головками пинов.
 Опрессовка цепей DIDРазместите инструмент так, что бы центр пина инструмента совпал с центром нужного пина замка.
 Обжим цепи DIDЗакрепите ключом на 27 корпус инструмента, а трещоткой с головкой на 19 прокручивайте болт по часовой стрелке пока стенки расклепанного пина не коснутся внешней части замка.
 Расклепка цепи DIDпример правильной расклепки пина. Если пин Вашего замка выглядит иначе – удалите его и поставьте другой. Иной вид пина обездвижит цепь в этом звене или фиксация наоборот будет надостаточной.

Немного о звездах.

Конечно важно периодически проверять состояние звезд. Если звезды выглядят изношенными (зубья цепи несимметричны) это очень сильно сокращает срок службы цепи. Если зубцы звезды выглядят изогнутыми настоятельно рекомендуем замену. Использование отработавших свой ресурс звезд сильно увеличивает шум от цепи и тепловыделение из-за увеличения площади контакта зубцов и втулок звеньев цепи.

Провисание цепи

Провисание цепи должно быть, но не более 2 сантиметров. Большое провисание приводит к ускоренному растяжению отдельных частей цепи, отсутствие провисания быстро сотрет звезды и износит цепь.
